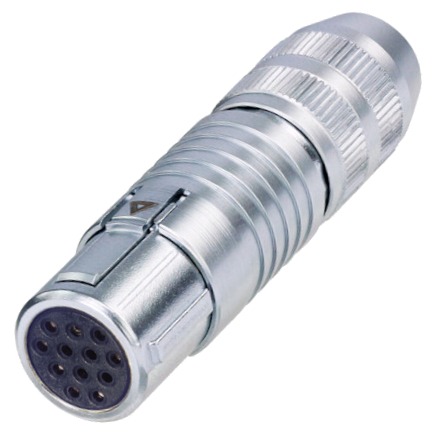

Conector de cable hembra de 12 polos, alivio de tensión tipo mandril, contactos de soldadura
El miniCON con su diseño flexible y compacto es perfectamente adecuado para aplicaciones multipin/industriales. El resistente conector en miniatura totalmente metálico ofrece un dispositivo de bloqueo push-pull y se destaca por una excelente relación costo/rendimiento.
características y beneficios
- Fácil montaje: la soldadura por contacto en estado desmontado evita el cableado incómodo de los contactos de alta densidad
- Carcasa cromada aterciopelada
- Sistema de autobloqueo push-pull
- Robusto, maquinado con precisión todo el diseño de metal
- Contactos chapados en oro
Información técnica
| Producto | |
| Título | MSCF12 |
| Tipo de conección | miniCON |
| Género | femenino |
| Eléctrico | |
| Resistencia de contacto | ≤ 8 mΩ |
| Resistencia dieléctrica | 1 kV CC |
| Resistencia de aislamiento | > 0,5 GΩ |
| Corriente nominal por contacto | 3A |
| Tensión nominal | < 50 V |
| Mecánico | |
| Diámetro exterior del cable | 3 – 5 mm (mandril gris), 5 – 7 mm (mandril blanco) |
| Retención de cables | > 20N |
| Fuerza de inserción | < 25N |
| Tamaño del cable | 0,5 mm² |
| Tamaño del cable | 20 AWG |
| Alambrado | Contactos de soldadura |
| Dispositivo de bloqueo | Empujar tirar |
| Material | |
| Recubrimiento de contacto | 0,2 µm AuCo |
| Contactos | Bronce (CuSn6) |
| Insertar | Poliamida (PA 6.6) |
| Caparazón | Zinc fundido a presión / Latón (ZnAl4Cu1 / CuZn39Pb3) |
| Alivio de tensión | Poliacetal (POM) |
| Ambiental | |
| inflamabilidad | UL 94 V-0 |
| clase de protección | IP 5X |
| soldabilidad | Cumple con IEC 68-2-20 |
| Rango de temperatura | -30 °C a +80 °C |
