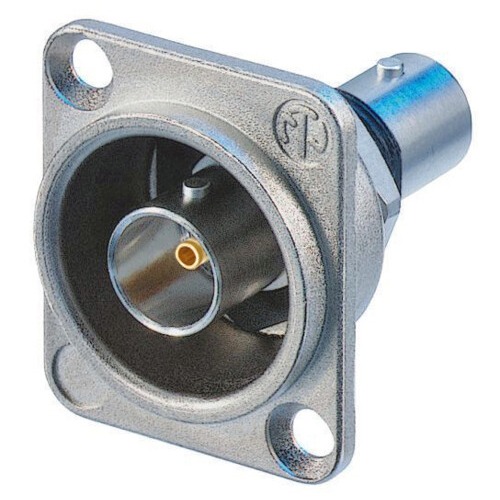

Los conectores de chasis BNC de Neutrik ofrecen un verdadero diseño de 75 Ω para señales seriales y digitales (HD). El cuerpo del conector de latón mecanizado proporciona una conexión extremadamente resistente y no abrasiva durante un uso prolongado y, además, está empotrado y, por lo tanto, está bien protegido en una carcasa en forma de D (estándar de la industria del audio).
Características y Beneficios
- Contacto central tipo jaula chapado en oro.
- Montaje en panel aislado (resuelve posibles problemas de conexión a tierra y evita la influencia del modo común con otras conexiones realizadas sobre el mismo potencial de tierra del panel).
- Posibilidad de codificación de colores.
- El verdadero diseño de 75 Ω cumple con los estrictos requisitos de HD.
- La carcasa estándar en forma de D proporciona un montaje empotrado y protección contra daños.
Nuevo contacto tipo jaula
- Diseño de contacto cerrado – extremadamente robusto
- Clip tipo jaula chapado en oro: el mejor blindaje posible y la menor resistencia de contacto
Información técnica
| Producto | |
| Título | NBB75DFI |
| Tipo de conección | BNC 75 Ω |
| Género | femenino |
| Eléctrico | |
| Tipo de señal | HD, SDI, Vídeo, AES/EBU, Compuesto, YUV, RGB, RGBH, RGBHV |
| Resistencia de contacto | ≤ 3 mΩ (interior) |
| Resistencia de contacto | ≤ 2 mΩ (exterior) |
| Resistencia dieléctrica | 1,5 kV CC |
| Impedancia | 75 Ω |
| Resistencia de aislamiento | > 5 GΩ |
| Tensión nominal | <50 V |
| VSWR | ≤1,03/>37 dB hasta 1 GHz ≤1,05/>32 dB hasta 2 GHz ≤1,08/>28 dB hasta 3 Ghz |
| Mecánico | |
| Fuerza de inserción | < 25N |
| Toda la vida | > 1000 ciclos de apareamiento |
| Tamaño del cable | |
| Dispositivo de bloqueo | bayoneta |
| Dirección de montaje | Montaje frontal |
| Forma del chasis | D |
| Material | |
| Contactos | Latón (CuZn39Pb3), 0,2 µm AuCo (contacto central) |
| Insertar | PTFE |
| Caparazón | Poliacetal (POM) (cubierta aislante) |
| revestimiento de concha | Optalloy® |
| Carcasa en forma de D | Galvanizado de zinc fundido a presión (ZnAl4Cu1) Ni |
| Ambiental | |
| Rango de temperatura | -30 °C a +85 °C |
