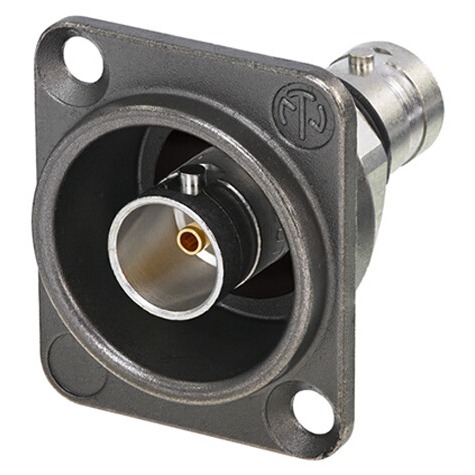

Los conectores de chasis UHD BNC de Neutrik ofrecen valores bajos de pérdida de retorno a altas frecuencias específicas para la transmisión de señales de video de alta resolución. El cuerpo del conector de latón mecanizado proporciona una conexión extremadamente resistente y no abrasiva durante un uso prolongado y, además, está empotrado y, por lo tanto, bien protegido en una carcasa en forma de D.
Características y Beneficios
- Contacto central de tipo jaula chapado en oro optimizado para señales UHD como 4K u 8K
- Revestimiento de antraloy suizo
- Montaje en panel con conexión a tierra
- La carcasa estándar en forma de D proporciona montaje empotrado y protección contra daños
- Codificación de colores posible
- Totalmente compatible con conectores de cable BNC convencionales.
Pérdida de retorno optimizada
Debido al diseño optimizado del aislador, el conector de chasis Neutrik rearTWIST UHD BNC logra un mayor margen en comparación con los conectores BNC convencionales y ofrece una reserva de pérdida de retorno adicional para posibles desviaciones de impedancia resultantes de la flexión del cable, el ensamblaje incorrecto del conector o las interfaces de conexión defectuosas sin interrupción de la señal. Para obtener más detalles, consulte el informe técnico de Neutrik UHD BNC.

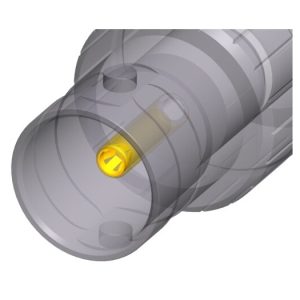

Nuevo contacto tipo jaula
- Diseño de contacto cerrado – extremadamente robusto
- Clip tipo jaula chapado en oro: el mejor blindaje posible y la menor resistencia de contacto
Información técnica
| Producto | |
| Título | NBB75DFIX |
| Tipo de conección | BNC 75 Ω |
| Género | femenino |
| Eléctrico | |
| Resistencia de contacto | ≤ 3 mΩ (interior) |
| Resistencia de contacto | ≤ 2 mΩ (exterior) |
| Resistencia dieléctrica | 1,5 kV CC |
| Impedancia | 75 Ω |
| Resistencia de aislamiento | > 5 GΩ |
| Tensión nominal | < 50 V |
| VSWR | ≤1,06 / >30 dB hasta 6 GHz ≤1,13 / >24 dB hasta 12 GHz ≤1,22 / >20 dB hasta 18 Ghz |
| Tipo de señal | UHD, SDI, Vídeo, AES/EBU, Compuesto, YUV, RGB, RGBH, RGBHV |
| Mecánico | |
| Fuerza de inserción | < 25N |
| Toda la vida | > 1000 ciclos de apareamiento |
| Tamaño del cable | |
| Dirección de montaje | Montaje frontal |
| Forma del chasis | D |
| Material | |
| Contactos | Latón (CuZn35Pb2), 0,2 µm AuCo (contacto central) |
| Insertar | PTFE |
| Caparazón | Poliacetal (POM) (carcasa aislante) |
| revestimiento de concha | Antraloy |
| carcasa en forma de D | Zinc fundido a presión (ZnAl4Cu1) |
| Ambiental | |
| Rango de temperatura | -30 °C a +85 °C |
