Igual que la serie A, con la excepción de una brida de montaje de metal con contacto de tierra circunferencial continuo con el chasis para una mejor práctica de EMC. Componente reconocido por UL.
Características y Beneficios
- Receptáculos XLR más pequeños, mayor densidad de empaque.
- Inflamabilidad de la carcasa UL94V-0.
- Brida de montaje de metal con contacto de tierra circunferencial continuo con el chasis para una mejor protección EMC y RF.
Información técnica
| Producto | |

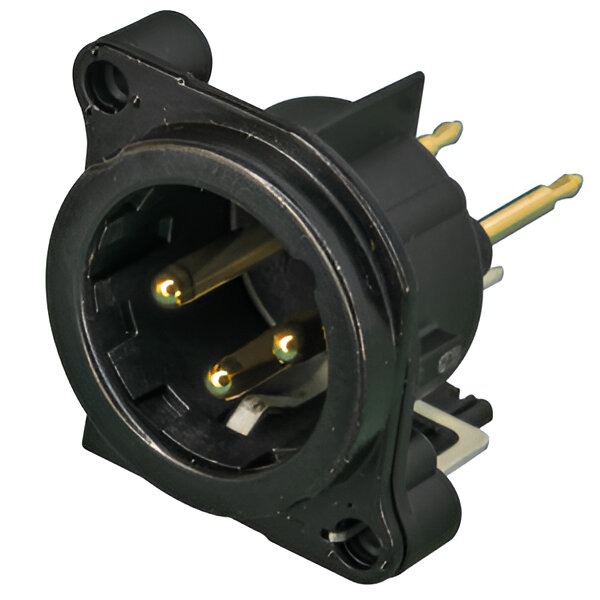

| Título | NC3MBV-B |
| Tipo de conección | XLR |
| Género | masculino |
| Eléctrico | |
| Capacitancia entre contactos | ≤ 4pF |
| Resistencia de contacto | ≤ 6 mΩ |
| Resistencia dieléctrica | 1,5 kV CC |
| Resistencia de aislamiento | > 10 GΩ (inicial) |
| Corriente nominal por contacto | 6A |
| Tensión nominal | < 50 V |
| Opciones de puesta a tierra | Contacto de tierra separado conectado a la carcasa del conector de acoplamiento y al panel frontal, sin conexión al Pin 1 |
| Mecánico | |
| Fuerza de inserción | ≤ 20N |
| Fuerza de retirada | ≤ 20N |
| Toda la vida | > 1000 ciclos de apareamiento |
| Tamaño del cable | |
| Alambrado | montaje de placa de circuito impreso vertical |
| Dispositivo de bloqueo | Cerradura de pestillo |
| Dirección de montaje | Montaje trasero |
| Forma del chasis | B |
| Montaje | Tornillo B |
| Material | |
| Contactos | Latón (CuZn35Pb2) |
| Insertar | Poliamida (PA 6.6 30 % GR) |
| Elemento de bloqueo | Acero Ck67 |
| Anillo | Zinc fundido a presión (ZnAl4Cu1) |
| Brida | Black metal |
| Ambiental | |
| Aprobaciones | UL |
| inflamabilidad | UL 94 V-0 |
| Cumplimiento estándar | CEI 61076-2-103 |
| clase de protección | IP 40 |
| soldabilidad | Cumple con IEC 68-2-20 |
| Rango de temperatura | -30 °C a +80 °C |
