La serie RX es la versión en ángulo recto de la serie de conectores de cable XX. El sucesor de la serie RC ofrece varias características nuevas que lo hacen más confiable, más fácil de ensamblar y mejora la integridad de los contactos, así como el alivio de tensión del cable.
Características y Beneficios
- Conector en ángulo recto extra delgado.
- Conector macho con rebaje de bloqueo mejorado sin «ventana», carcasa más estricta que aumenta la durabilidad.
- La bota con prensaestopas de poliuretano brinda una alta protección a las tensiones de flexión del cable.
- Diseño elegante y ergonómico: valioso y práctico.

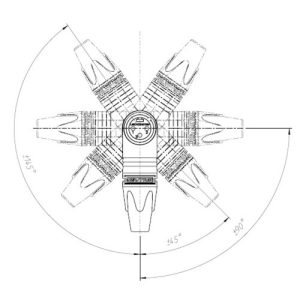

- 7 posiciones de salida de cable seleccionables.
- El alivio de tensión de tipo mandril mejorado proporciona una mayor fuerza de extracción y hace que el montaje sea más fácil y rápido.
- Anillos y botas de colores disponibles para codificación o identificación.
Información técnica
| Producto | |
| Título | NC3MRX-B |
| Tipo de conección | XLR |
| Género | masculino |
| Eléctrico | |
| Capacitancia entre contactos | ≤ 4pF |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia dieléctrica | 1,5 kV CC |
| Resistencia de aislamiento | > 2 GΩ (inicial) |
| Corriente nominal por contacto | 16A |
| Tensión nominal | < 50 V |
| Mecánico | |
| Diámetro exterior del cable | 3,5 – 8,0 mm |
| Fuerza de inserción | ≤ 20N |
| Fuerza de retirada | ≤ 20N |
| Toda la vida | > 1000 ciclos de apareamiento |
| Tamaño del cable | máx. 2,5 mm² |
| Tamaño del cable | máx. 14 AWG |
| Alambrado | Contactos de soldadura |
| Dispositivo de bloqueo | Cerradura de pestillo |
| Material | |
| Bota | Poliuretano |
| Recubrimiento de contacto | Aleación dura de Au de 0,2 µm sobre Ni de 2 µm |
| Contactos | Bronce (CuSn8) |
| Insertar | Poliamida (PA66) |
| Elemento de bloqueo | Zinc fundido a presión (ZnAl4Cu1) |
| Caparazón | Zinc fundido a presión (ZnAl4Cu1) |
| revestimiento de concha | cromo negro |
| Alivio de tensión | Poliacetal (POM) |
| Ambiental | |
| inflamabilidad | UL 94 V-0 |
| Cumplimiento estándar | CEI 61076-2-103 |
| clase de protección | IP 40 |
| soldabilidad | Cumple con IEC 68-2-20 |
| Rango de temperatura | -30 °C a +80 °C |
