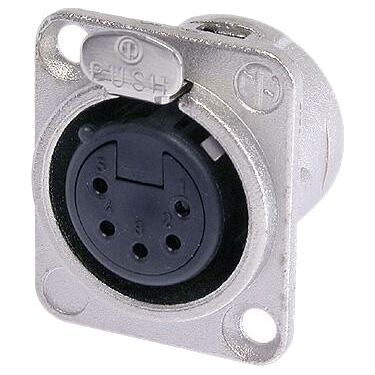

Serie de montaje en panel XLR de cuerpo metálico de tamaño D universal. Componente reconocido por UL.
Características y Beneficios
- Carcasa robusta de metal «D».
- Copas de soldadura en versión de 3 a 7 polos.
- Recorte de panel estandarizado de tamaño D de 24 mm.
Información técnica
| Producto | |
| Título | NC5FD-L-1 |
| Tipo de conección | XLR |
| Género | femenino |
| Eléctrico | |
| Capacitancia entre contactos | ≤ 7pF |
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia dieléctrica | 1,5 kV CC |
| Resistencia de aislamiento | > 10 GΩ (inicial) |
| Corriente nominal por contacto | 7,5A |
| Tensión nominal | < 50 V |
| Mecánico | |
| Fuerza de inserción | ≤ 20N |
| Fuerza de retirada | ≤ 20N |
| Toda la vida | > 1000 ciclos de apareamiento |
| Tamaño del cable | máx. 1,0 mm² |
| Tamaño del cable | máx. 18 AWG |
| Alambrado | Contactos de soldadura |
| Dispositivo de bloqueo | Cerradura de pestillo |
| Forma del chasis | D |
| Material | |
| Recubrimiento de contacto | 2 µm Ag sobre 2 µm Ni |
| Contactos | Latón (CuZn39Pb3) |
| Insertar | Poliamida (PA 6.6 30 % GR) Poliamida (PA66) |
| Elemento de bloqueo | Acero Ck67 |
| Caparazón | Zinc fundido a presión (ZnAl4Cu1) |
| revestimiento de concha | Níquel |
| Ambiental | |
| Aprobaciones | UL |
| inflamabilidad | UL 94 V-0 |
| Cumplimiento estándar | CEI 61076-2-103 |
| clase de protección | IP 40 |
| soldabilidad | Cumple con IEC 68-2-20 |
| Rango de temperatura | -30 °C a +80 °C |
