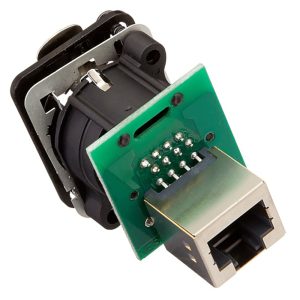

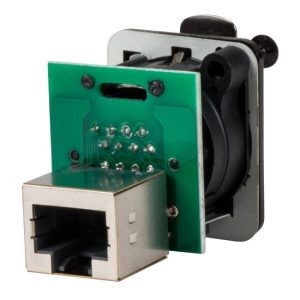

La serie etherCON es un sistema de conector RJ45 reforzado y bloqueable, optimizado para aplicaciones de red de iluminación, video y audio profesional. Los conectores de chasis están diseñados para encajar en paneles estandarizados fuera de la industria del entretenimiento.
La serie D ofrece el diseño más resistente de la serie etherCON y es perfectamente adecuada para el montaje en panel y el mercado de instaladores.
¡Atención! No se acopla con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.
Características y Beneficios
- Se adapta a NE8MC* o cualquier conector RJ45 estándar.
- Se puede montar desde la parte delantera o trasera del panel.
- Sistema de bloqueo de pestillo aprobado.
- Cumple con Cat 5e según las normas TIA / EIA 568B e ISO / IEC 11801.
Información técnica
| Producto | |
| Título | NE8FDP-B |
| Género | femenino |
| Eléctrico | |
| Resistencia de contacto | < 10 mΩ |
| Resistencia dieléctrica | 1 kV CC |
| Rango de frecuencia | 1 – 100 MHz |
| Resistencia de aislamiento | > 0,5 GΩ |
| Corriente nominal por contacto | 1,5A |
| Tensión nominal | < 50 V |
| Rendimiento de transmisión | CAT 5e |
| Cumplimiento estándar | TIA/EIA 586B, IEC11801 |
| Mecánico | |
| Fuerza de inserción | ≤ 20N |
| Fuerza de retirada | ≤ 20N |
| Toda la vida | > 1000 ciclos de apareamiento |
| Grosor del panel | máx. 4 mm 0,16′ |
| Tamaño del cable | |
| Alambrado | Pasamuros |
| Dispositivo de bloqueo | Cerradura de pestillo |
| Forma del chasis | D |
| Material | |
| Recubrimiento de contacto | 0,2 µm Au sobre revestimiento de Ni |
| Contactos | Bronce (CuSn8) |
| Insertar | PBTP 15 % GR |
| Caparazón | Zinc fundido a presión (ZnAl4Cu1) |
| revestimiento de concha | cromo negro |
| Ambiental | |
| inflamabilidad | UL 94 V-0 |
| Rango de temperatura | -30 °C a +80 °C |
