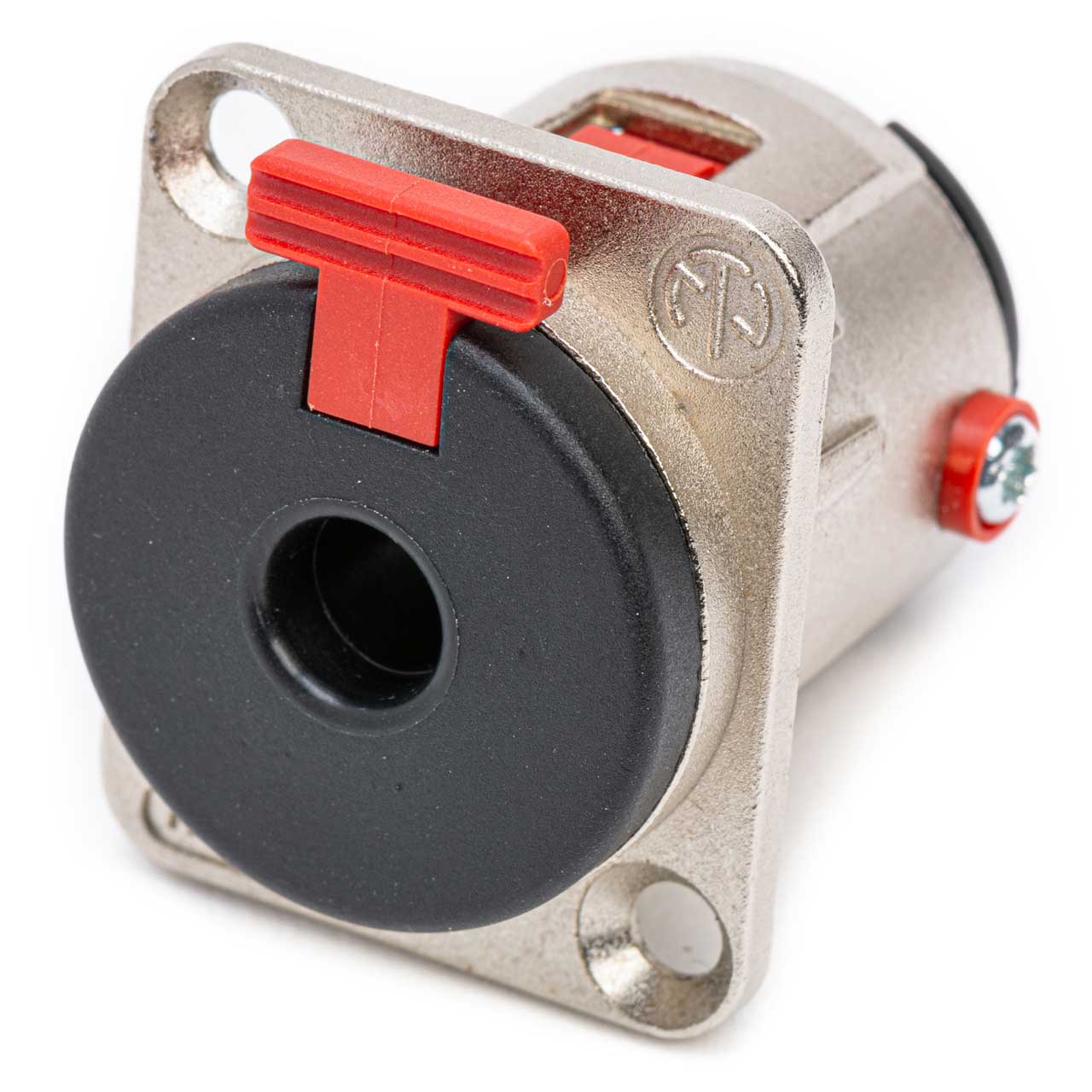

La versión de montaje en panel de toma de 3 polos proporciona conexiones estables y seguras donde pueden ocurrir desconexiones accidentales o golpes y vibraciones. Se engancha con enchufes mono o estéreo de calibre A estándar. El conector se bloquea automáticamente cuando se acopla y se desbloquea solo presionando la pestaña de liberación roja. Aspecto del panel frontal de tamaño estándar D. Opciones de conexión a tierra seleccionables.
Características y Beneficios
- Conector de chasis de bloqueo seguro.
- Opciones de conexión a tierra seleccionables: estándar aislado, para obtener una conexión de manguito/panel, se debe quitar el aislador rojo en el tornillo lateral.
- Terminales de soldadura.
- Se acopla con todos los enchufes mono y estéreo especificados según EIA RS-453 (calibre A).
- Compatible dimensionalmente con la Serie D (31 x 26 mm).
Información técnica
| Producto | |
| Título | NJ3FP6C |
| Tipo de conección | Jack |
| Género | femenino |
| Eléctrico | |
| Resistencia de contacto | < 6 mΩ (inicial) |
| Resistencia dieléctrica | 1 kV CC |
| Resistencia de aislamiento | ≥ 1 GΩ a 500 V CC |
| Corriente nominal por contacto | 10 A |
| Mecánico | |
| Fuerza de inserción | < 30N |
| Fuerza de retirada | < 20N |
| Toda la vida | > 10000 ciclos de acoplamiento |
| Fuerza de bloqueo | > 80N |
| Tamaño del cable | 1mm² |
| Tamaño del cable | 18 AWG |
| Alambrado | Contactos de soldadura |
| Dispositivo de bloqueo | Cerradura de pestillo |
| Dirección de montaje | Montaje frontal |
| Forma del chasis | D |
| Material | |
| Recubrimiento de contacto | 2 micras de plata |
| Contactos | Aleación de cobre (CuSn6) (Tierra) |
| Insertar | Poliamida (PA 6.6 30 % GR) UL94 V-0 |
| Caparazón | Zinc fundido a presión (ZnAl4Cu1) |
| revestimiento de concha | Níquel |
| Alivio de tensión | Poliacetal (POM) |
| Ambiental | |
| Cumplimiento estándar | EIA RS 453, IEC 60603-11 |
| soldabilidad | Cumple con IEC 60068-2-20 |
| Rango de temperatura | -25 °C a +70 °C |
