La serie speakON STX se diseñó especialmente para aplicaciones de altavoces y amplificadores de servicio pesado, como giras profesionales. La serie STX extremadamente resistente y duradera cuenta con una carcasa totalmente metálica.
Características y Beneficios
- Carcasa de metal extremadamente robusta diseñada para entornos hostiles y exigentes.
- Corriente nominal 40 amperios continuos, 50 amperios de audio con un ciclo de trabajo del 50%.
- Se acopla con todos los productos speakON disponibles actualmente.
- La versión de 4 polos tiene componentes reconocidos por UL, listados CSA.
- Producto ideal para aplicaciones de turismo y entornos hostiles.
- Utiliza un sistema preciso de «bloqueo rápido».
- La junta incorporada resistente a la intemperie cumple con la clase de protección IP 54 en condiciones acopladas.
- Gama de 4 tipos: también conector de cable macho y receptáculo hembra en la versión de 4 polos.
Información técnica
| Producto | |

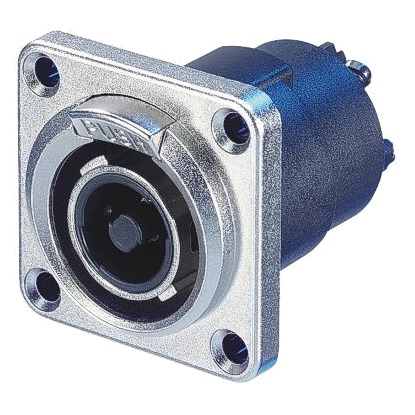

| Título | NLT4FP |
| Tipo de conección | Speakon |
| Género | femenino |
| Eléctrico | |
| Resistencia de contacto | < 2 mΩ (después de la vida útil) |
| Resistencia dieléctrica | 4 kV CC (pico) |
| Resistencia de aislamiento | > 10 GΩ |
| Corriente nominal por contacto | 40 A rms continuos |
| Corriente nominal por contacto | 50 A señal de audio, ciclo de trabajo 50 % |
| Tensión nominal | 250 V ca |
| Atención | ¡SpeakON NO debe utilizarse como conector de alimentación o de alimentación de CA! |
| Mecánico | |
| Toda la vida | > 5000 ciclos de acoplamiento |
| Tamaño del cable | 6 mm² |
| Tamaño del cable | 10 AWG |
| Alambrado | Contactos de soldadura |
| Dispositivo de bloqueo | Candado rápido |
| Forma del chasis | brida cuadrada de tamaño G |
| Disposición | cuatro agujeros pasantes |
| Material | |
| Recubrimiento de contacto | Ag de 4 µm |
| Contactos | Latón (CuZn39Pb3) |
| Insertar | Poliamida (PA 6 30 % GR) |
| Elemento de bloqueo | Zinc fundido a presión (ZnAl4Cu1) |
| Caparazón | Zinc fundido a presión (ZnAl4Cu1) Ni |
| Ambiental | |
| inflamabilidad | UL 94 HB |
| clase de protección | IP 54 (condición acoplada) |
| soldabilidad | Cumple con IEC 68-2-20 |
| Rango de temperatura | -30 °C a +80 °C |
