Conector de cable hembra de 8 polos, alivio de tensión tipo mandril, contactos para soldar, codificación de 180°, carcasa negra
Los conectores neutriCON están diseñados para aplicaciones multipin/industriales en entornos duros y exigentes. El conector circular de metal muy robusto ofrece un montaje sencillo y sin tornillos, una combinación flexible de piezas y un mecanismo de bloqueo push-pull.
características y beneficios

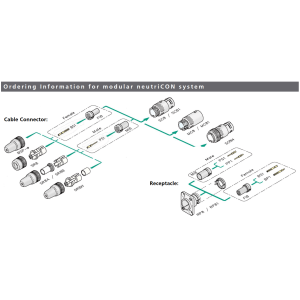

- La configuración de contactos se puede seleccionar de 1 a 8 contactos

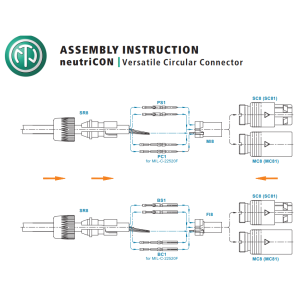

- Fácil montaje: la soldadura por contacto en estado desmontado evita el cableado incómodo de los contactos de alta densidad.

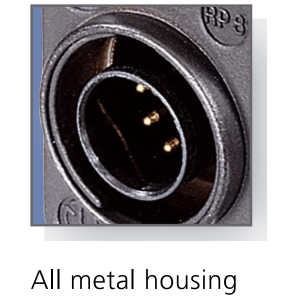

- Carcasa metálica precisa y robusta

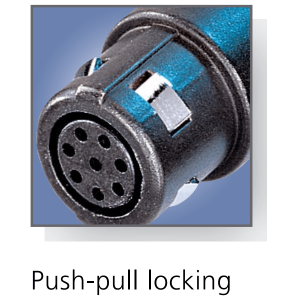

- Sistema de autobloqueo push-pull
Información técnica
| Producto | |
| Título | OSC8F |
| Tipo de conección | neutriCON |
| Género | femenino |
| Eléctrico | |
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia dieléctrica | 1,5 kV CC |
| Resistencia de aislamiento | > 0,5 GΩ (después de la prueba de calor húmedo IEC 68-2-30) |
| Corriente nominal por contacto | 7,5A |
| Tensión nominal | < 50 V |
| Mecánico | |
| Diámetro exterior del cable | 3 – 7 mm |
| Retención de cables | > 50N |
| Fuerza de inserción | < 25N |
| Toda la vida | > 1000 ciclos de apareamiento |
| Tamaño del cable | 1mm² |
| Tamaño del cable | 18 AWG |
| Alambrado | Contactos de soldadura |
| Dispositivo de bloqueo | Empujar tirar |
| Material | |
| Recubrimiento de contacto | Aleación dura de Au de 0,3 µm sobre Ni de 2 µm |
| Contactos | Latón (CuZn35Pb2) |
| Insertar | PBTP 15 % GR |
| Caparazón | Zinc fundido a presión (ZnAl4Cu1) |
| revestimiento de concha | cromo negro |
| Alivio de tensión | Poliacetal (POM) |
| Ambiental | |
| inflamabilidad | UL 94 HB |
| clase de protección | IP 5X |
| soldabilidad | Cumple con IEC 68-2-20 |
| Rango de temperatura | -30 °C a +80 °C |
