CARACTERISTICAS:
- Banda ancha 87,5÷108 MHz
- Desmontable
- Polarización circular
- Acero inoxidable AISI 304
- Presurizable bajo pedido
COMPUESTO POR:

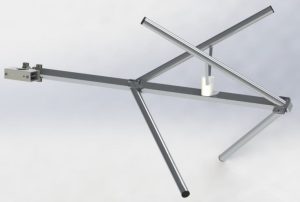

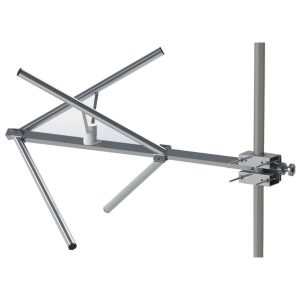

- Antena de banda ancha circular ACP1C IN N
- Cable RG213 IN-OUT N 6 metros/cada
- Divisor de potencia IN 7/16 OUT 4 N de banda ancha
DATOS ELÉCTRICOS SISTEMA COMPLETO | |
Rango de frecuencia | 87,5÷108 MHz |
Impedancia | 50 ohmios |
Conectores | 1 x (7/16″ IN) / 4 x (N OUT) |
Potencia máxima | 2KW (7/16″ IN) |
VSWR | ≤ 1.4:1 |
Polarización | Circular |
Ganancia | 4.50 Db |
Patrón |
|
Protección contra rayos | Todas las piezas metálicas conectadas a tierra dc |
DATOS MECÁNICOS SISTEMA COMPLETO | |
Dimensiones |
|
Peso | 52 kg |
Superficie del viento | Por cada antena : 0,19 m2 (lateral) 0,13 m2 (frontal) |
Carga de viento | 124.4 kg (lateral – velocidad del viento a 160 km/h) |
Velocidad máxima del viento | 220 km/h. |
Materiales |
|
Montura | Con abrazaderas de tubería especiales de 50 ̧110 mm de diámetro. |
